検査課題からでも、
製品選定からでも
ご相談ください。
高速検査
高速ラインに対応
品質安定
見逃し・ばらつきを低減
導入支援
評価から立上げまで対応
20年以上の画像検査ノウハウ
検査課題の相談から、
最適なカメラ選定まで。
欠陥が見えない。何を選べばよいかわからない。ライン速度に追従できない。

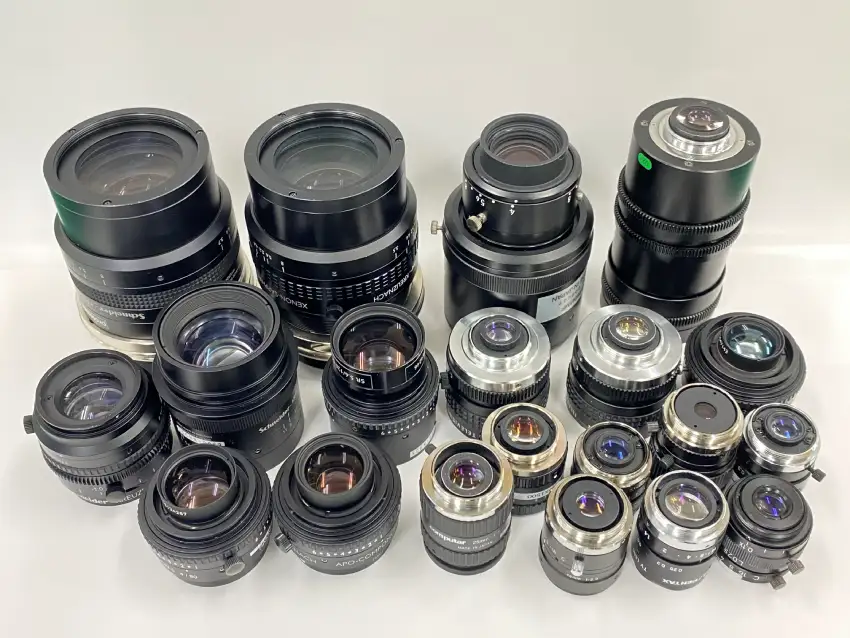

そんな段階から、最適なカメラ・レンズ・照明構成をご提案します。
ラインスキャンカメラで
高速・高精度な外観検査を実現
検査用途に応じて
最適な構成をご提案

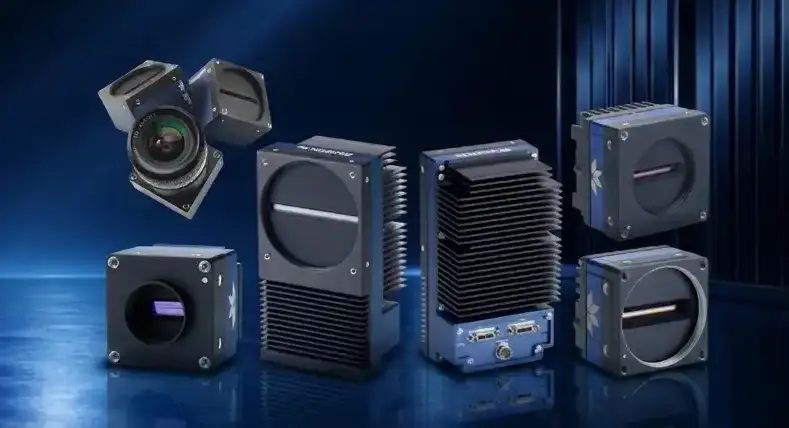

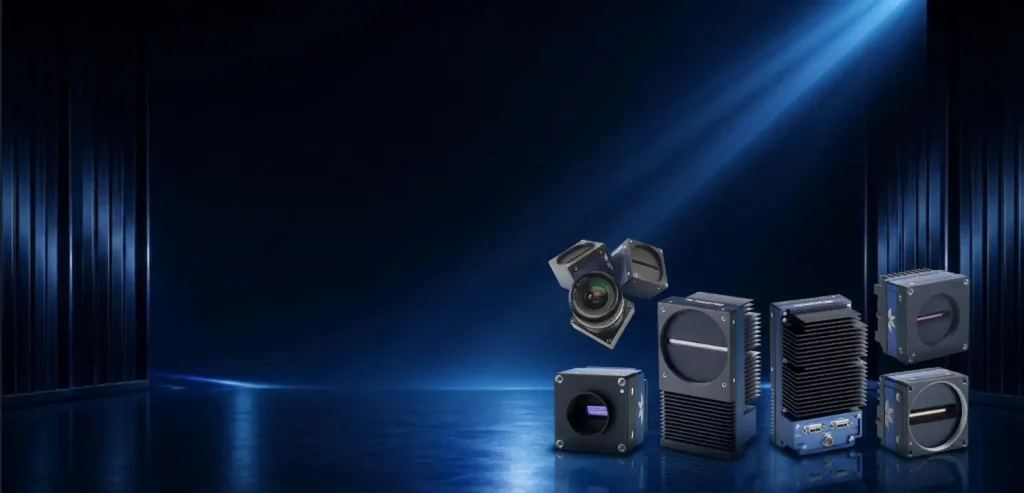

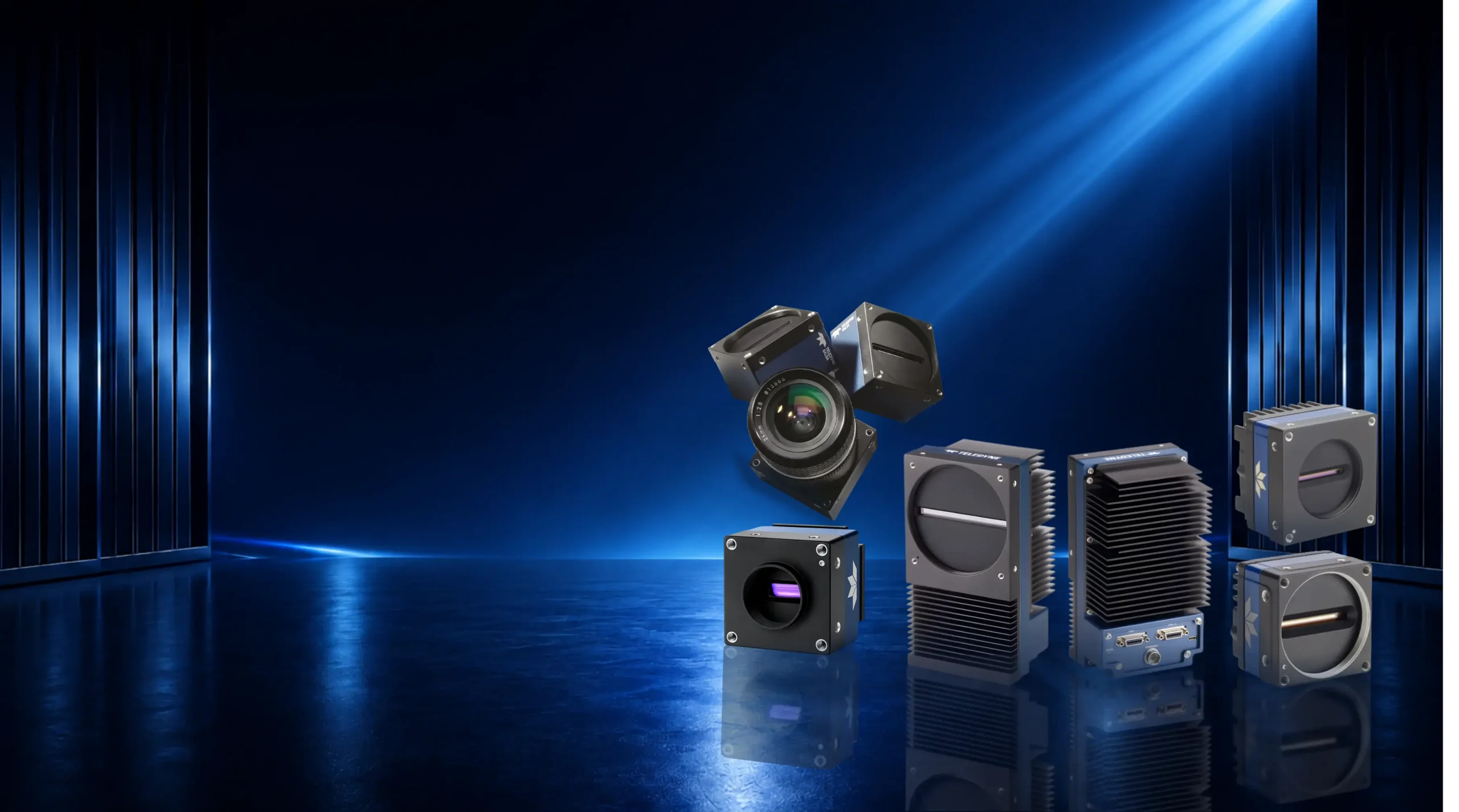

弊社おすすめのDALSA製ラインスキャンカメラは、
半導体・電子部品・フィルム・食品・印刷など、
高速かつ高精度な外観検査が求められる現場で採用されています。
ラインスキャンカメラで解決できること

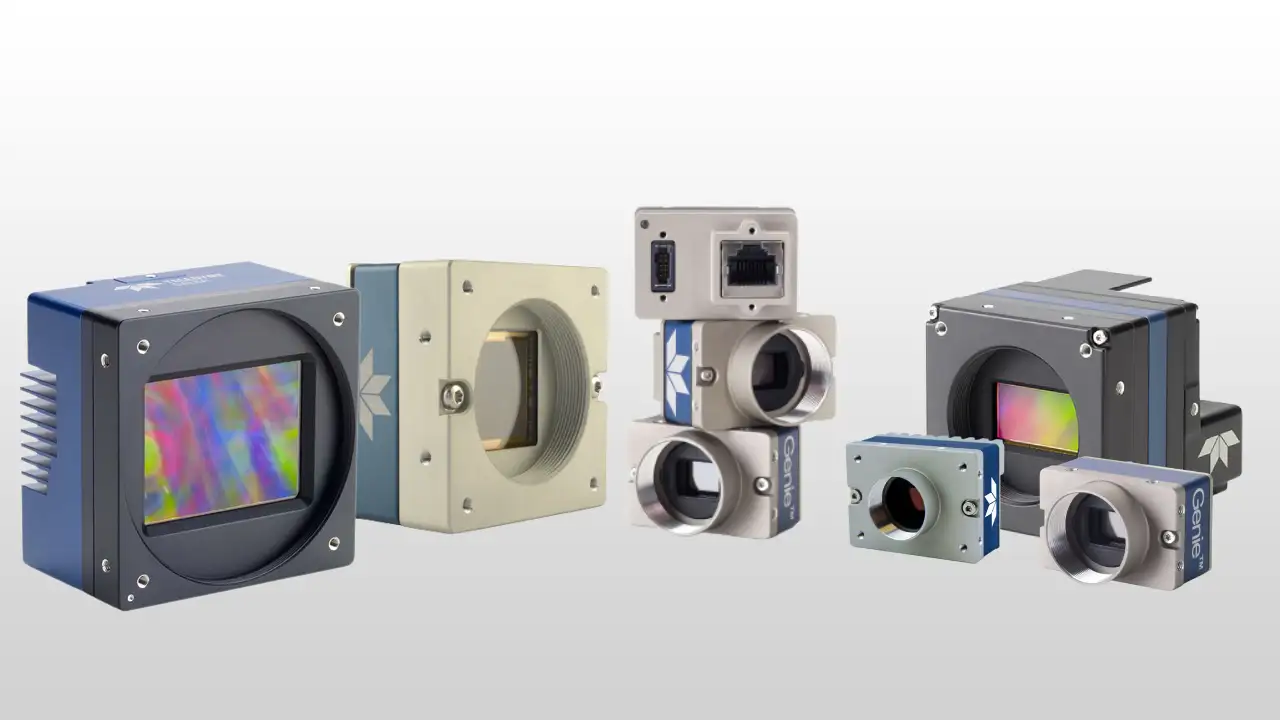

エリアカメラは1枚の画像を撮影する方式で、小型ワークや停止状態の撮像に適しています。
一方、ラインスキャンカメラは1ラインずつ連続撮像するため、高速搬送ラインや大型ワークの検査に適しています。
高解像度と高速撮像を両立できるため、微細欠陥検査や全数検査で多く採用されています。

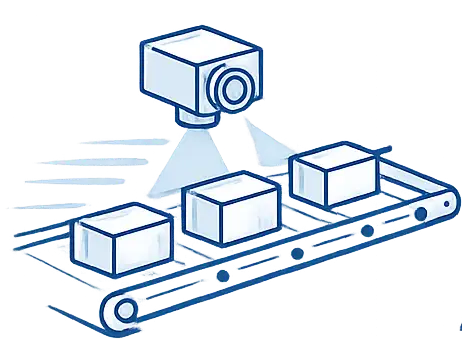

高速搬送ラインに対応
高速ラインでもブレを抑え、生産速度を維持したまま検査できます。

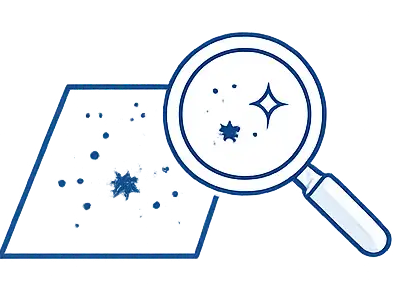

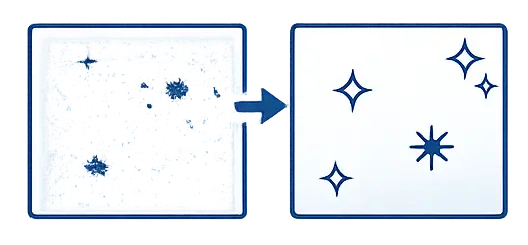

微細欠陥を安定検出
キズ・異物・低コントラスト欠陥を高精度に検出します。
撮像条件によっては1〜2μm/pixelクラスの検査にも対応

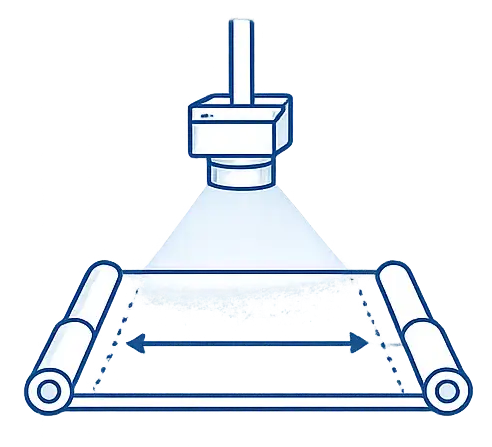

大型ワークを高解像度撮像
フィルム・金属・基板などの広幅ワークに対応します。
高反射・透明ワークにも対応
光沢面や透明体など、検査が難しい対象もご相談いただけます。
DALSAが選ばれる理由
Teledyne DALSAは、ラインスキャンカメラ向けの先進センサー技術に強みを持つ マシンビジョンカメラメーカーです。高速・高感度・高解像度を両立し、 微細欠陥検査や高速搬送ラインでの外観検査を支えます。
01
CMOS-TDI / TDI
高速ラインでも高感度撮像
高速搬送中のワークでも露光時間を確保しやすく、 生産速度を落とさずに安定した検査を支援します。
- 高速搬送ライン
- フィルム・ウェブ検査
- 電池・基板・印刷検査
02
BSIセンサー
微細欠陥を安定検出
高感度・低ノイズな撮像により、見えにくいキズ・異物・ムラなどの 低コントラスト欠陥検査に有効です。
- 微細キズ
- 異物・ムラ
- 低コントラスト欠陥
撮像条件によっては1〜2μm/pixelクラスの 微細欠陥検査にも対応
03
SWIR
可視光では見えにくい対象に
近赤外領域を活用し、透明体・樹脂・フィルムなど、 通常の可視光カメラでは判別しにくい対象の検査に対応します。
- 透明フィルム
- 樹脂・プラスチック
- 材料差・内部状態の確認
04
DALSA独自センサー
高性能・高信頼性を追求
センサー開発からカメラ設計まで培ってきた技術により、 高速・高解像度・高感度を求める産業用途に対応します。
- 自社センサー技術
- 高解像度ラインスキャン
- 産業用途での長期運用
検査対象や撮像条件に合わせて、最適なカメラ構成をご提案します。
仕様・性能は製品により異なります。詳細はお気軽にご相談ください。
ADSTECだからできること
20年以上、産業用カメラ・画像検査を支えてきた専門家集団
ADSTECは、長年培ってきた産業用カメラ・画像検査の知見をもとに、
お客様のワークや検査課題に合わせた最適な検査システムをご提案します。
カメラ選定だけでなく、レンズ・照明・画像処理まで含めて導入をサポートします。
ADSTECが選ばれる理由
01

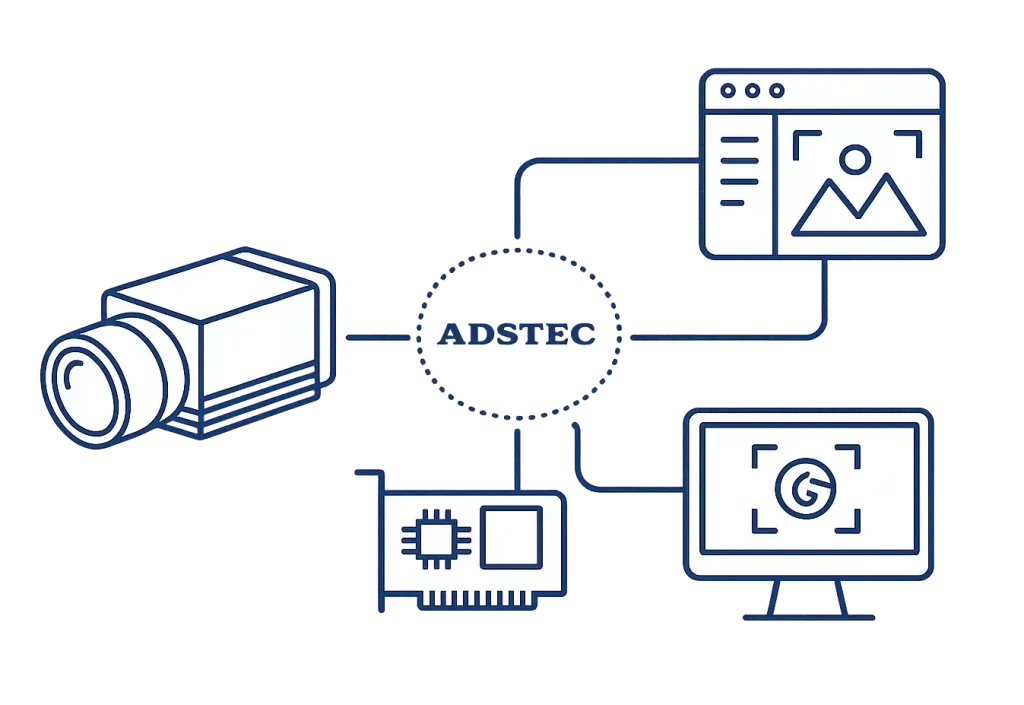

カメラ単体ではなく
カメラ単体ではなく
システム全体を提案
カメラ・レンズ・照明・フレームグラバ・画像処理まで、検査条件に合わせて最適な構成をご提案します。
02
導入前に
導入前に
実機評価・テスト撮像が可能
評価機による撮像検証に加え、国内トップクラスの技術サポート体制で、導入前のデモ機貸出・撮像評価から導入後の技術相談まで対応します。
03
Teledyne DALSA
Teledyne DALSA
国内正規代理店の知見
メーカーとの連携により、最新技術や特殊な要望にも柔軟かつ迅速に対応します。
✓ テスト撮像・評価可能
✓ デモ機貸出対応
✓ 導入支援・立上げ支援
✓ 保証・アフターサポート
ADSTECになんでもご相談ください
「この欠陥は見える？」
「どのカメラ・構成が最適？」
「導入後に困ったらどうなる？」
そんな不安をお持ちの方もご安心ください。
ADSTECはTeledyne DALSA国内正規代理店として、
テスト撮像・機種選定・導入支援だけでなく、
運用開始後の技術相談や不具合対応までサポートいたします。

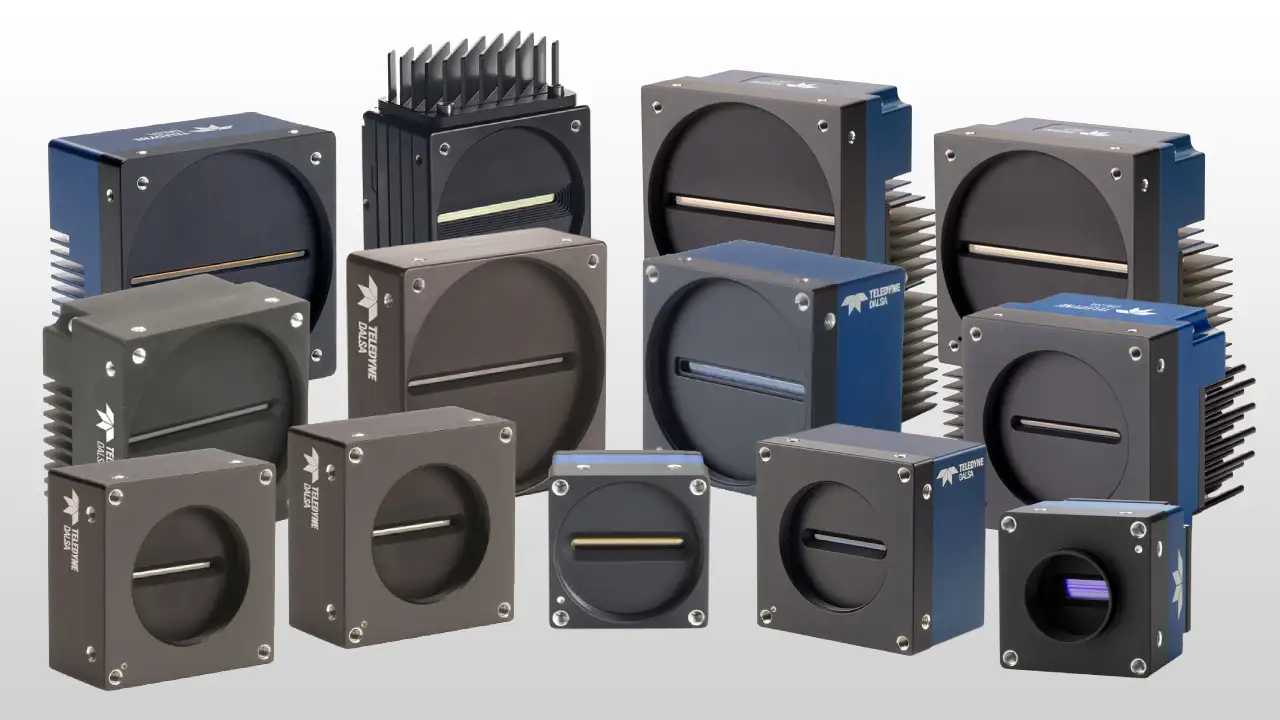

製品ラインナップ
超高速・高感度

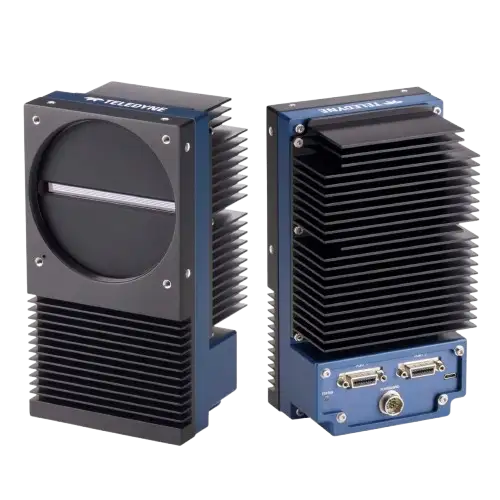

Linea HS2
高感度CMOS-TDI
16k
業界最速クラスの1MHz
CLHS
BSI CMOS-TDI
高速搬送ライン検査
透明フィルム検査
SWIR特殊検査
微細欠陥検査
超高速・高感度

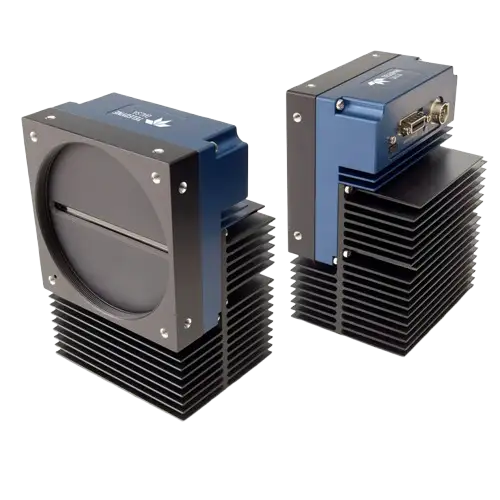

Linea HS
高感度TDI
4k-32k
最大400kHz
CLHS
CMOS-TDI
高解像度ライン検査
微細欠陥検査
印刷検査
高S/N検査
最先端のCMOS
Linea ML
超高速マルチライン
8k
最大300kHz
CoaXPress
CMOS
高速搬送ライン検査
ウェブ検査
印刷検査
フィルム検査
高機能検査
Linea2
低コントラスト・NIR検査対応
2k-16k
高速ライン対応
GigE / 5GigE / 10GigE
CMOS
低コントラスト欠陥
フィルム検査
金属表面検査
外観検査
高性能カラー、先進機能

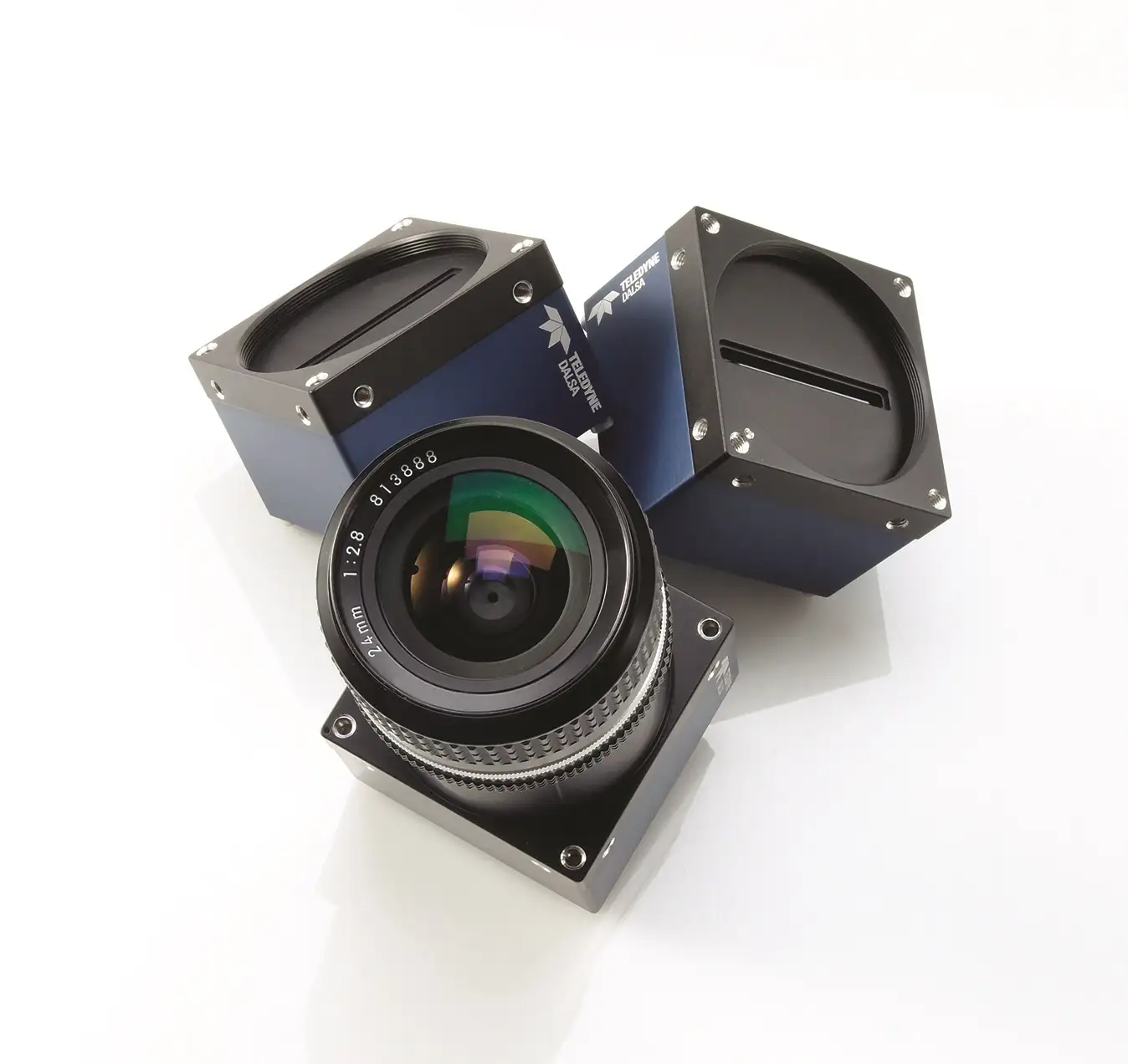

Piranha4
高画質・高感度
2k-12k
最大90kHz
CL / CXP
CCD
印刷検査
フィルム検査
電子部品検査
高画質検査
優れた性能をお手頃価格で
Linea
標準CMOSラインカメラ
2k-16k
最大80kHz
GigE / 5GigE / CXP
CMOS
汎用外観検査
食品包装検査
印刷検査
製造ライン検査
コンパクトでコスト効率が良い
Linea Lite
コンパクト・低コスト
2k-8k
最大50kHz
GigE
CMOS
装置組込み
OEM用途
省スペース検査
コスト重視設備
簡単導入
AxCIS
一体型CISカメラ
600dpi-1200dpi
高速搬送対応
GigE
CIS (コンタクトイメージセンサ)
印刷検査
ラベル検査
パッケージ検査
省スペース検査

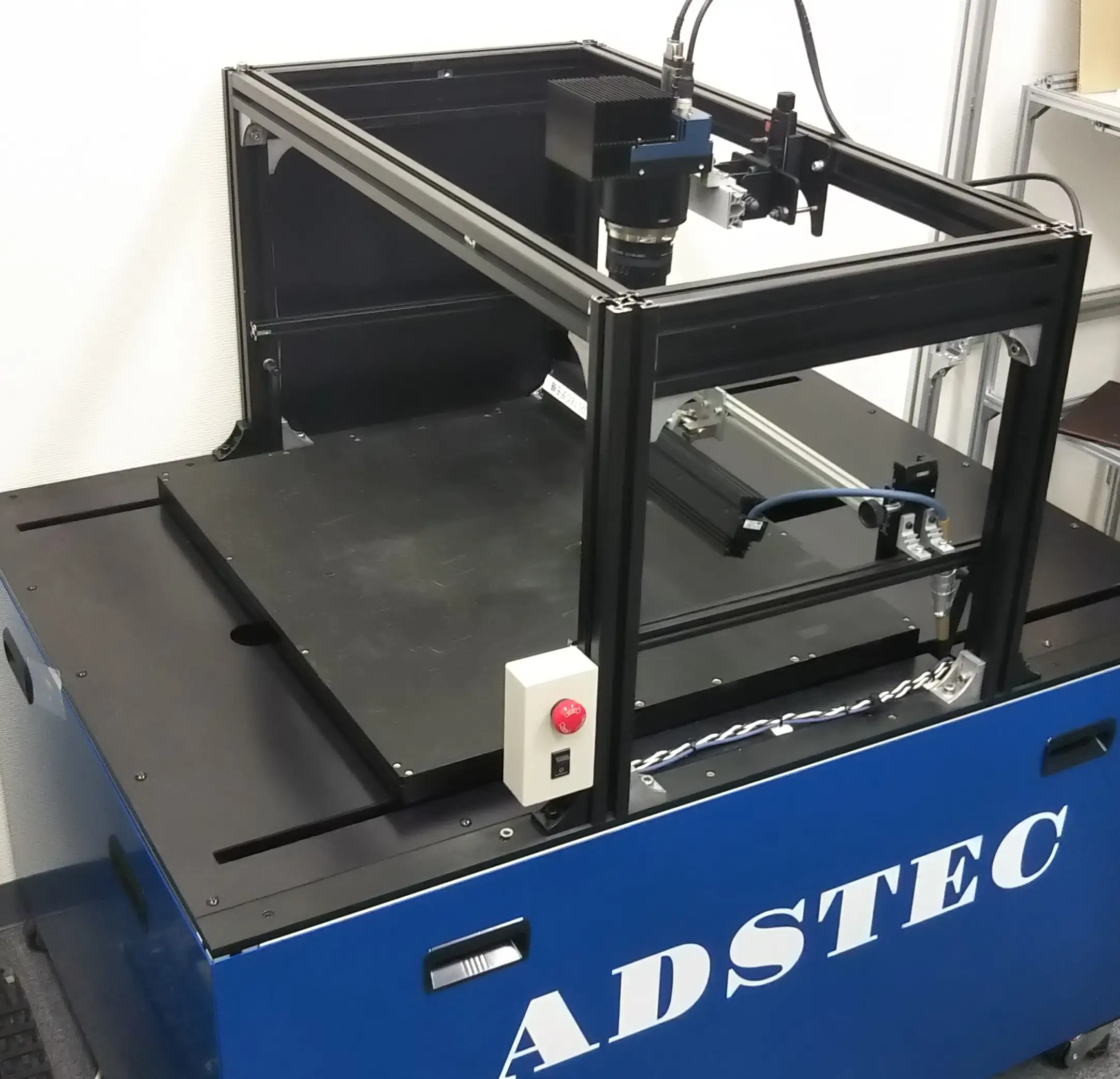

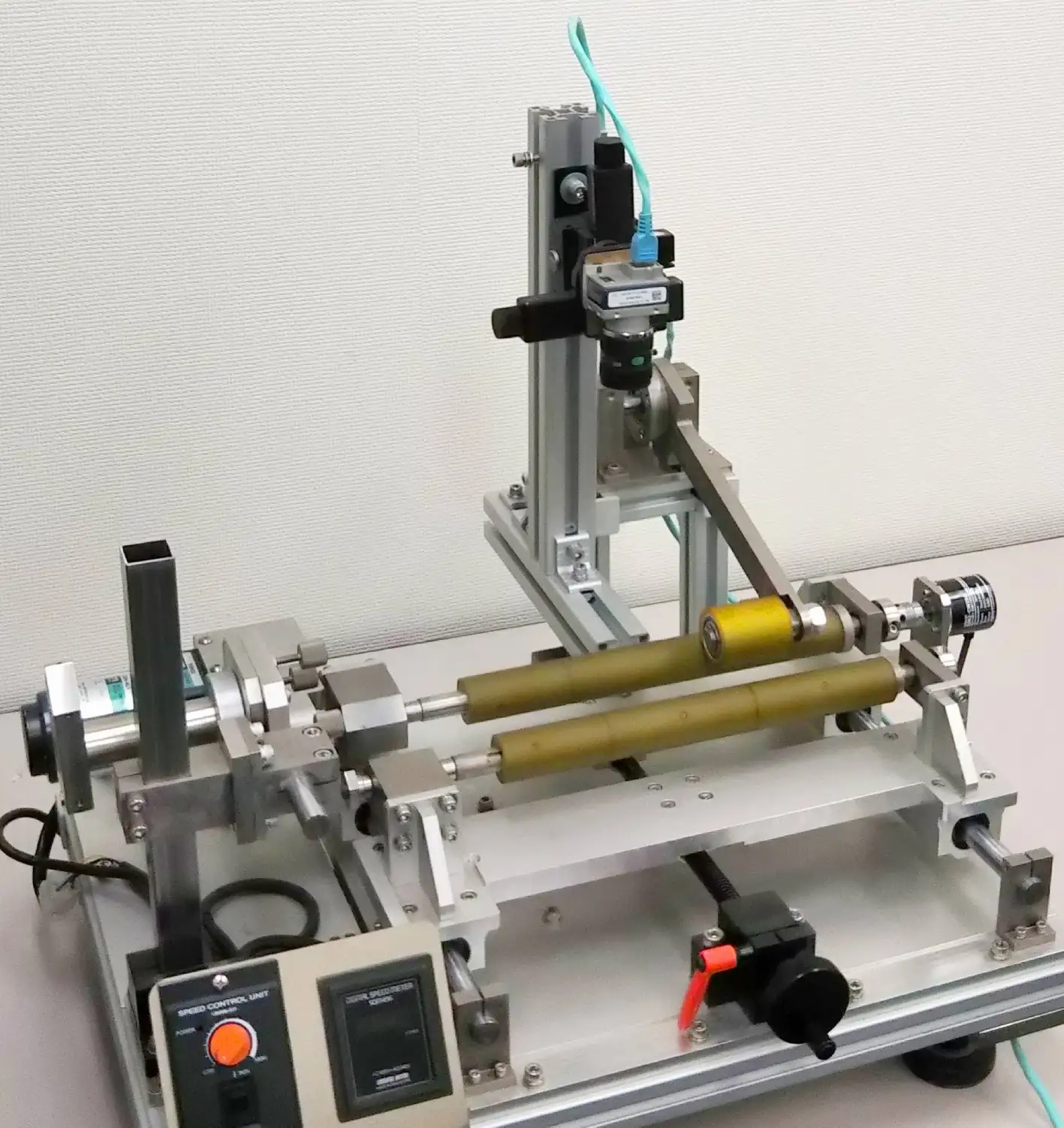

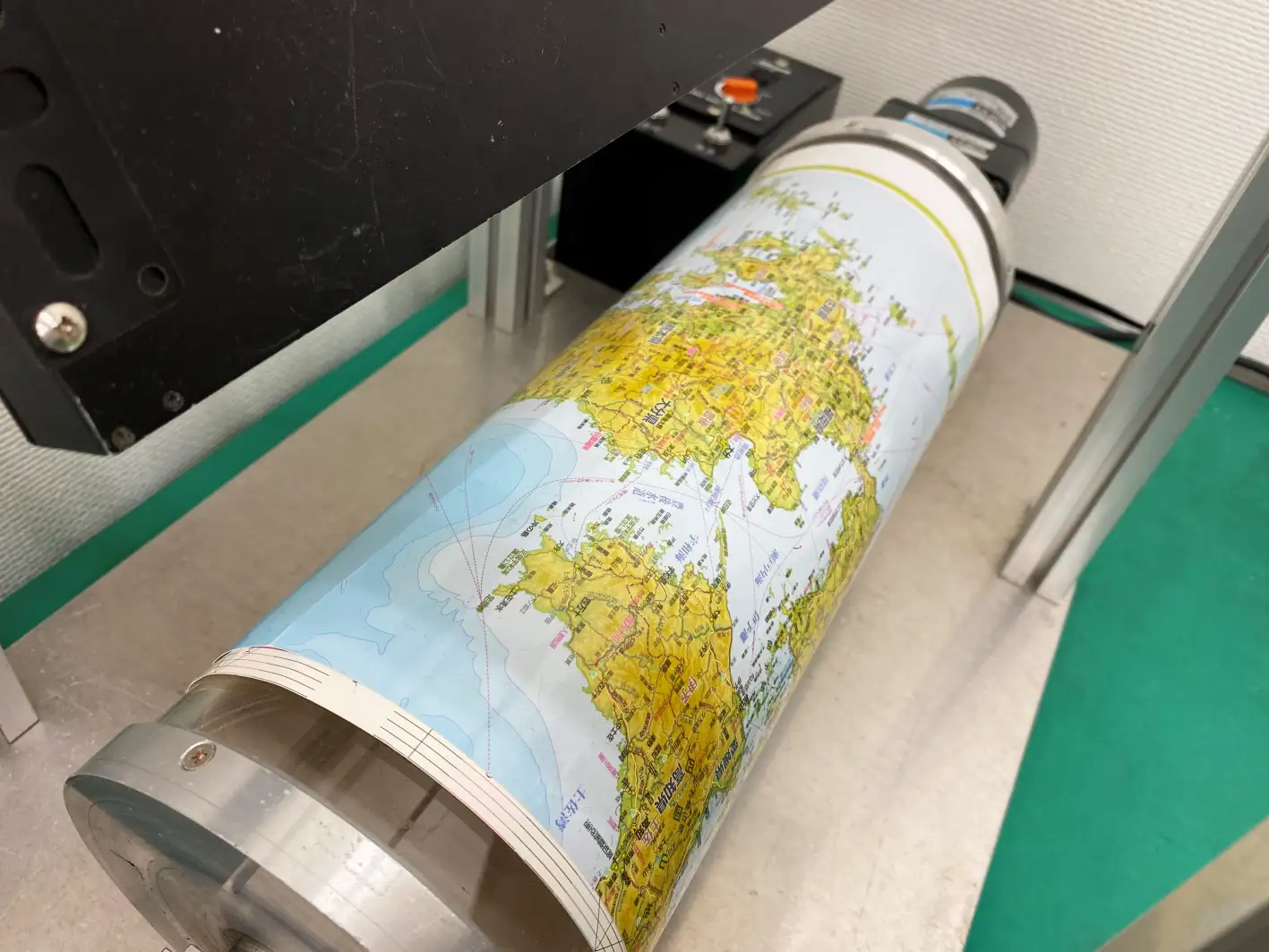

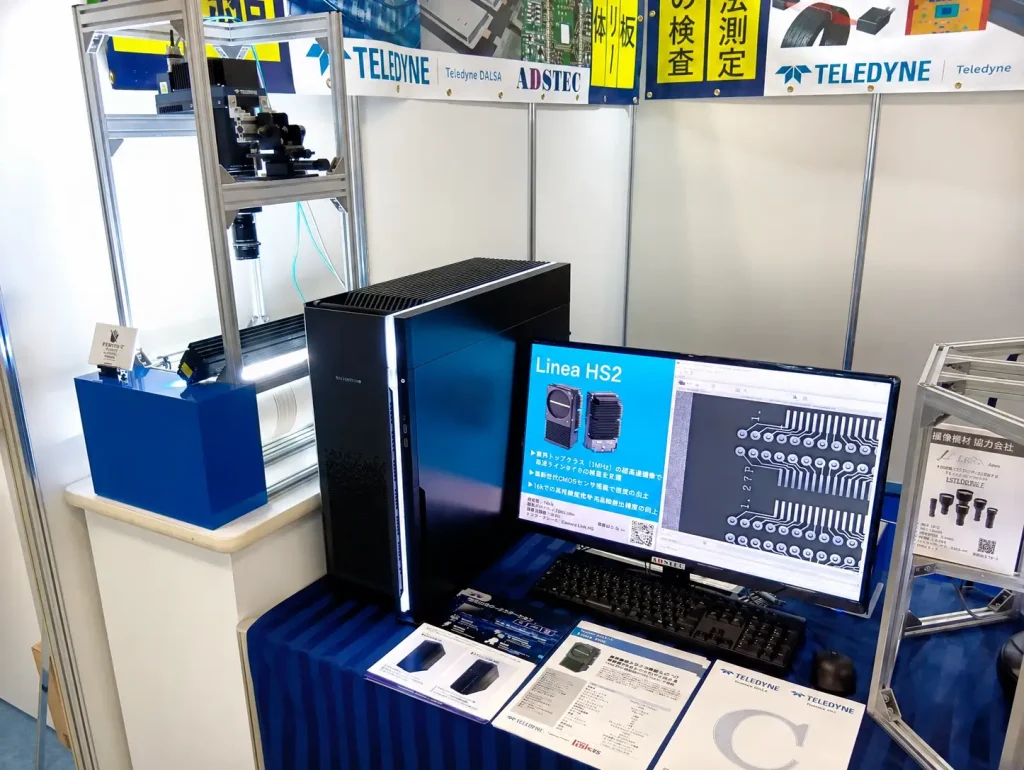

ADSTECのテストルームで、事前に「見えるか」を検証できます
実際のワークを使って、DALSAラインスキャンカメラの性能を事前にご確認いただけます。
弊社にてサンプルをお預かりしてのテストも可能です
こんな条件で撮像したい、こんなサンプルは撮像できる？などお気軽にご相談ください！
