MARVELOC-Lab (マーベロック・ラボ)
MARVELOC-Lab( マーベロック・ラボ )は、電極シート材料評価および品質評価における目付量測定（mg/cm²）を目的として設計された、非接触・非破壊・非放射線方式の測定システムです。
放射線を使用しないため、特別な管理区域の設置や法規制への対応が不要で、研究開発用途において安全かつ容易に運用が可能です。
非接触・非破壊・非放射線方式
放射線（X線・β線）を使用せず、非放射線方式での測定を実現。
- 社内に放射線管理責任者の配置や定期点検義務が不要。
- 放射線遮蔽のための鉛ガードやハウジングが不要で、設置スペースを節約。
- 放射線源の経年劣化・減衰（半減期）や廃棄処理に関する対応が不要。
- 長期運用時のライフサイクルコストを大幅に削減。

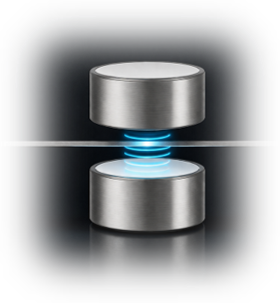

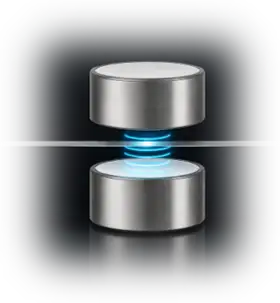

安全性と簡便性を両立した非放射線測定：超音波で“重さ”を非接触で測る
材料の上下に配置したセンサー間で超音波を透過させ、その伝わり方（到達時間や強度の変化）をもとに目付量を算出。
材料に触れることなく測定できるため、試料を傷つけることなく評価が可能。
- 金属基材・導電性材料に対しても安定測定が可能。
- スタンドオフ構造で送受信干渉を低減、空気層の変動を抑えた高精度測定設計。
- 測定精度：1 g/m²（12スキャン平均、σ）
- 測定可能目付量範囲：最大400 g/m²

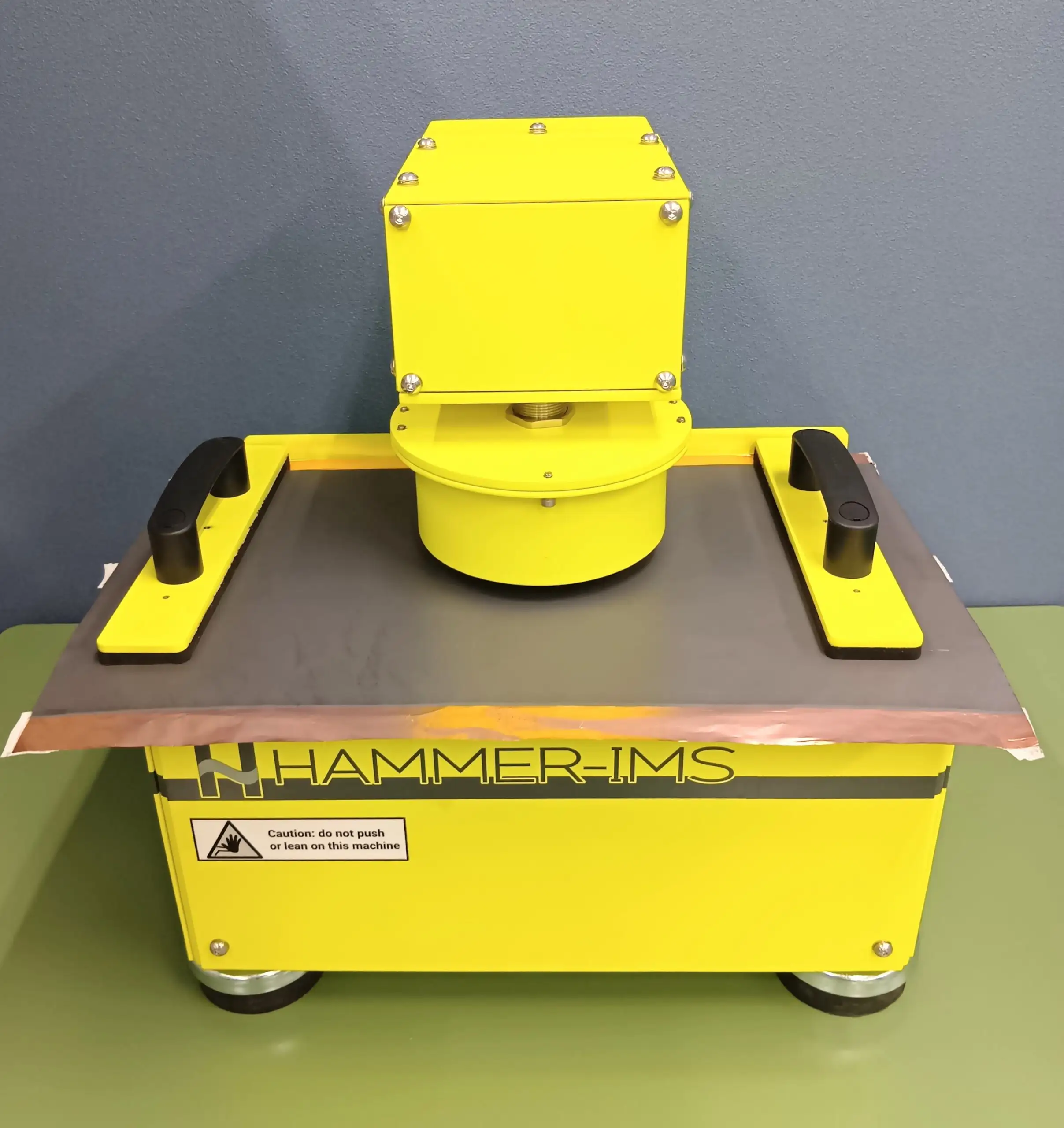

コンパクトな卓上設計で、ラボ環境に容易に導入
Marveloc-Labは、コンパクトな卓上サイズ（約434×413×292mm）で設計されており、設置スペースを選ばずラボ環境へ容易に導入可能です。限られたスペースでも運用でき、日常的な評価業務に適しています。サンプルの手動供給により多様な評価に対応可能です。
代表仕様
| 項目 | 内容 |
| 超音波送信周波数 | 40 kHz（U-Ray） |
| 測定形態 | オフライン（ラボ測定） |
| 測定精度 | 0.1mg/cm² ※1σ |
| 測定スポット径 | φ20 mm（U-Ray）、φ38 μm（レーザー） |
| 通信I/F | RS-485、OPC/UA、SQL、FTP対応 |
| 電源 | 230 VAC / 50 Hz |

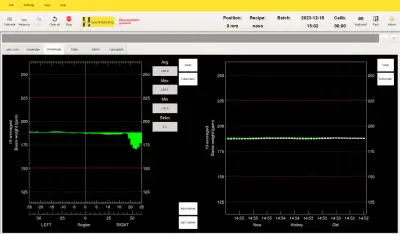

ソフトウェアとデータ連携
直観的なGUIを備えており、モニター、キーボード、マウスの接続により直ちの測定が可能です。Profinet、OPC UA、SQL、FTP/SFTP など豊富な通信I/Fに対応しています。
利用例
- 電極シートの研究開発における配合・塗工条件の評価
- 品質管理における目付量のばらつき確認
- 導電性材料を含むシートの材料特性評価
- 試作・少量サンプルのラボ評価
Hammer-IMS 社（ハマー・アイエムエス）について
2016年、ベルギーのルーヴェン・カトリック大学の研究所からスピンオフして創立された同社。ベルギーのヘルク・デ・スタッド（Herk‑de‑Stad）に本拠を置く、非放射線式のインライン品質／工程管理ソリューションを提供するハイテク企業です。Hammer-IMS 社は、正確で非破壊的な測定方法が当たり前となり、企業の生産性向上と廃棄物削減を可能にする未来へと業界をリードすることを目指しています。
