【非接触・非破壊・非放射線】インライン電極シート目付量・膜厚測定機 MARVELOC-CURTAIN-C( マーベロック・カーテン・シー )

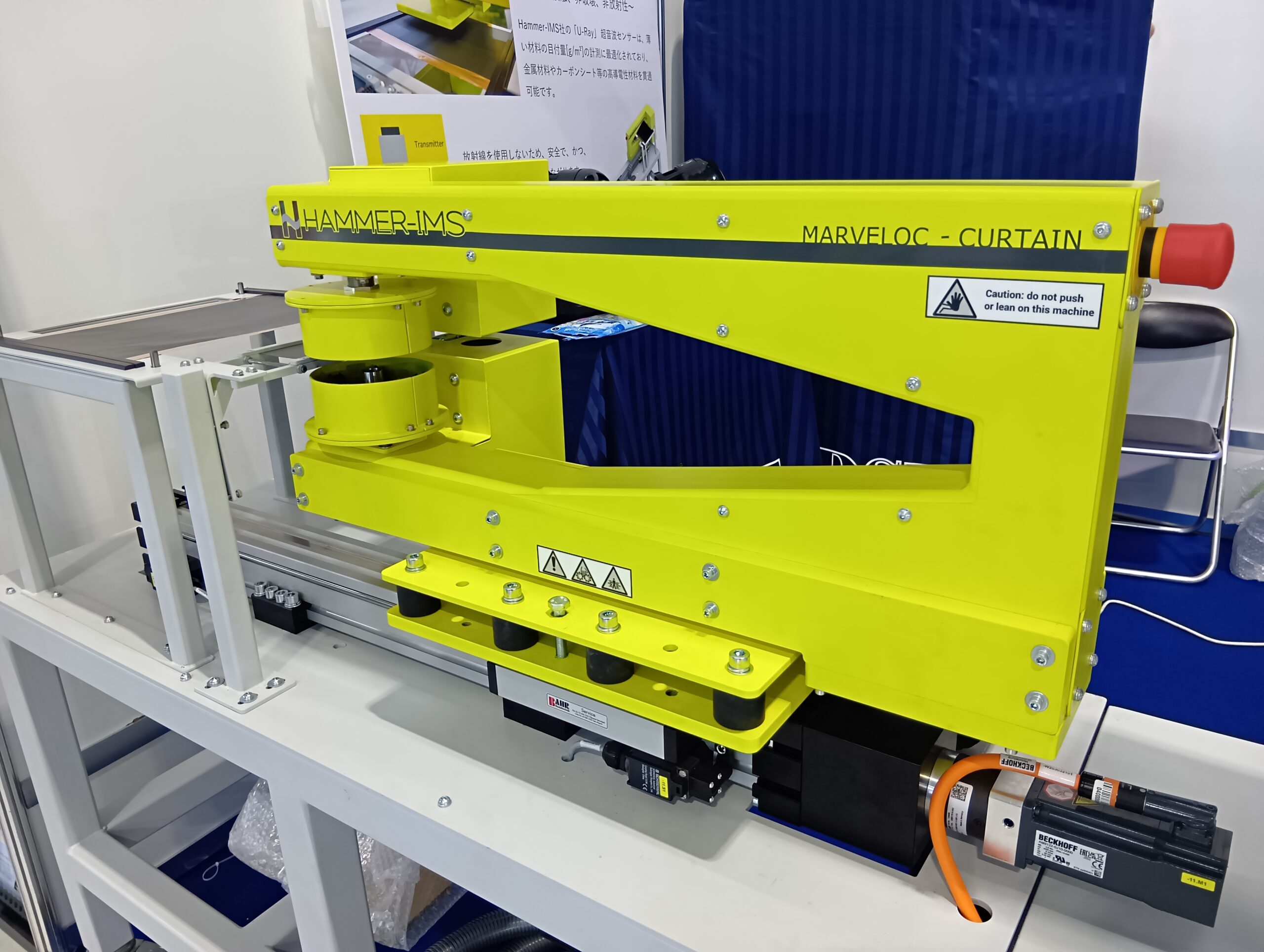

MARVELOC-CURTAIN-C

MARVELOC-CURTAIN-C( マーベロック・カーテン・シー )は、バッテリー電極シートの生産工程における品質管理を目的としたインライン測定システムです。3種のセンサモジュールを搭載し、以下の測定を同時に実行します:

目付量(坪量)測定[g/m²]:超音波(U-Ray)センサ

膜厚測定[μm]:共焦点レーザーセンサ

・塗工エッジ検出:高精度コントラストセンサ

非接触・非破壊・非放射線方式

放射線(X線・β線)を使用せず、非放射線方式での測定を実現。

  • 社内に放射線管理責任者の配置定期点検義務が不要。
  • 放射線遮蔽のための鉛ガードやハウジングが不要で、設置スペースを節約
  • 放射線源の経年劣化・減衰(半減期)や廃棄処理に関する対応が不要。
  • 長期運用時のライフサイクルコストを大幅に削減
  • 非電離性(non-ionizing)の測定原理により、作業者へのリスクがなく、生産ライン上でも測定中の特別安全対策が不要。

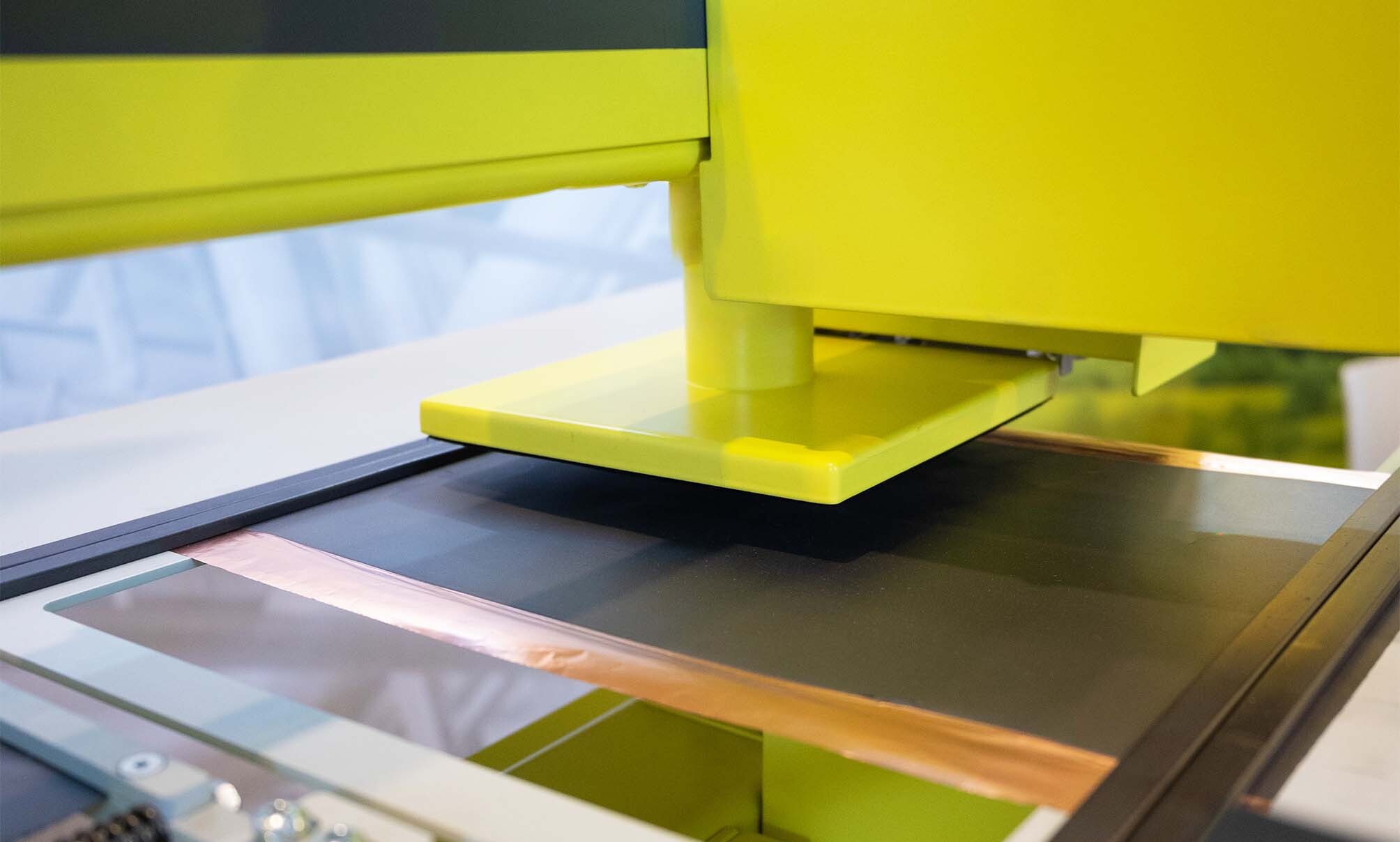

①超音波式U-Rayセンサによる目付量測定

  • 金属基材・導電性材料に対しても安定測定が可能。
  • スタンドオフ構造で送受信干渉を低減、空気層の変動を抑えた高精度測定設計。
  • 測定精度:1 g/m²(12スキャン平均、σ)
  • 測定可能目付量範囲:最大400 g/m²

共焦点レーザーによる膜厚測定

  • 高反射面(Al箔・Cu箔など)にも安定動作。
  • 三角測量を用いず、光沢面での厚み測定に最適
  • Z分解能:0.25 μm
  • リニアリティ:±1.44 μm

コントラストセンサによる塗工エッジ検出

  • 上下2台のレーザーセンサにより、塗工端位置の正確な検出が可能。
  • 高グレースケール分解能と高速応答によって、金属箔上でも安定して検出。

代表仕様

項目内容
超音波送信周波数40 kHz(U-Ray)
トラバース周期~約10秒
レーザーセンサ測定範囲±3.7 mm(標準)
測定スポット径φ20 mm(U-Ray)、φ38 μm(レーザー)
通信I/FRS-485、OPC/UA、SQL、FTP対応
電源230 VAC / 50 Hz(U-Ray)

ソフトウェアとデータ連携

  • Connectivity 3.0 による統合UI/リアルタイムモニタリング
  • トレンド表示・ヒートマップ・レシピ管理機能
  • Profinet、SQL、FTP/SFTP、OPC UA対応により製造ラインとの柔軟なインテグレーションが可能

利用例

  • 正極・負極電極のスラリー塗工厚みの変動監視
  • 巻取り前の膜厚安定性管理
  • 塗工エッジズレのリアルタイム検出・アラーム発報

Hammer-IMS 社(ハマー・アイエムエス)について

2016年、ベルギーのルーヴェン・カトリック大学の研究所からスピンオフして創立された同社。ベルギーのヘルク・デ・スタッド(Herk‑de‑Stad)に本拠を置く、非放射線式のインライン品質/工程管理ソリューションを提供するハイテク企業です。Hammer-IMS 社は、正確で非破壊的な測定方法が当たり前となり、企業の生産性向上と廃棄物削減を可能にする未来へと業界をリードすることを目指しています。
