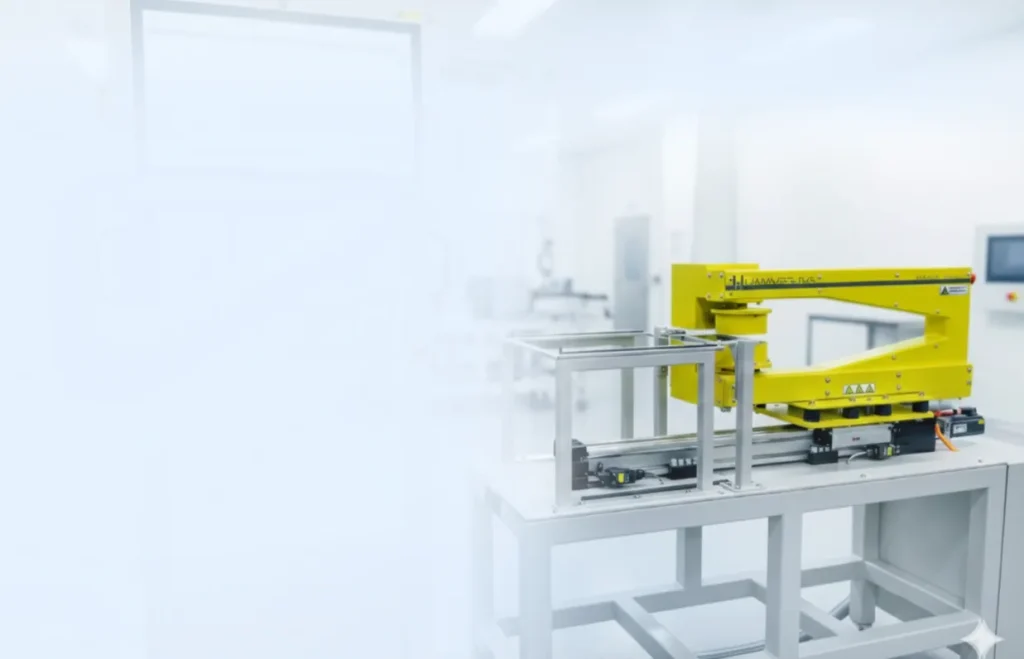

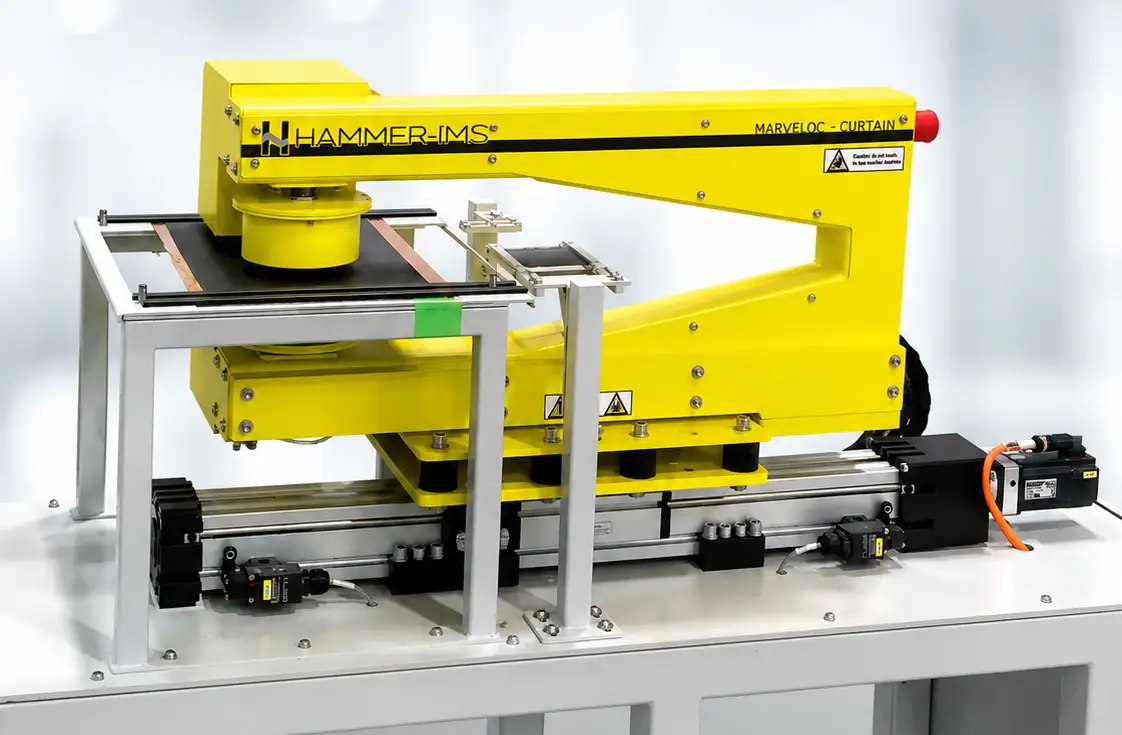

Hammer-IMS 非放射線インライン測定システム
膜厚・目付量を
非接触・非破壊で
インライン測定
放射線管理不要
リアルタイム監視
100%全数測定
塗工ムラをリアルタイムに監視。
ライン上で膜厚・目付量を連続測定。
X線・β線を使わない非放射線方式で、電極シートや各種塗工膜の品質安定化に貢献します。
放射線管理不要
管理区域・法規制対応の負担を軽減
EV電池製造対応
電極塗工工程の品質安定化に貢献
最大1500mm幅対応
幅広シートのインライン測定に対応
EV電池
製造対応 電極塗工工程に
製造対応 電極塗工工程に
放射線
管理不要 X線・β線不使用
管理不要 X線・β線不使用
最大
1500mm幅 幅広シート対応
1500mm幅 幅広シート対応
24時間
連続運転 ライン上で測定
連続運転 ライン上で測定
膜厚測定精度
0.25μm
レベル
目付量測定精度
1g/m²
レベル
※測定条件により異なります
PROCESS ISSUE
電極塗工工程の
こんなお悩みありませんか？
放射線式測定の管理負担、抜き取り検査による見逃し、膜厚ばらつきの把握遅れ。
Hammer-IMSは、ラインを止めずに膜厚・目付量を連続測定します。
放射線式測定の
管理負担を減らしたい
管理区域・遮蔽・資格・点検など、放射線式測定に伴う運用負担を軽減したい。
抜き取り検査では
ばらつきを追いきれない
サンプル測定だけでは、塗工ムラや膜厚ばらつきの発見が遅れてしまう。
膜厚・目付量を
リアルタイムで把握したい
製造ライン上で膜厚・目付量を連続測定し、工程状態を数値で確認したい。
歩留まり改善につながる
品質データがほしい
塗工品質を安定させ、不良発生の早期検知や工程改善につなげたい。
COMPARISON
放射線式から、
非放射線インライン測定へ
放射線を使用せずに、目付量 1g/m²、膜厚 0.25μm レベルの高精度測定を実現。
管理区域・遮蔽・資格・廃棄処理などの負担を軽減し、安全性と運用効率を両立します。
✓
放射線管理区域不要
✓
非接触・非破壊測定
✓
インライン全数測定
✓
24時間連続運転対応
✓
最大1500mm幅対応
横にスクロールできます →
| 項目 | 放射線式 | MARVELOC-CURTAIN-C |
|---|---|---|
| 測定方式 | 放射線透過式 （X線 / β線） |
非放射線 （U-Ray / L-Ray） |
| 測定精度 | 高精度 | 高精度 目付量 1g/m²、膜厚 0.25μm レベル |
| 放射線管理 | 必要 | 不要 |
| 法規制対応 | 必要 | 不要 |
| 安全管理体制 | 必要 | 不要 |
| 稼働開始まで | 申請・許可後 | 設置後すぐ |
| インライン全数 | 対応 | 対応 |
※記載の精度は標準測定条件下における参考値です。対象材質・測定条件・設置環境により異なる場合があります。
ADSTECが選ばれる理由
01
測定器単体ではなく
測定器単体ではなく
検査ライン全体で提案
Hammer-IMSだけでなく、ラインスキャンカメラ・エリアカメラ・照明・画像処理まで含めて、お客様の検査工程に合わせた構成をご提案します。
02

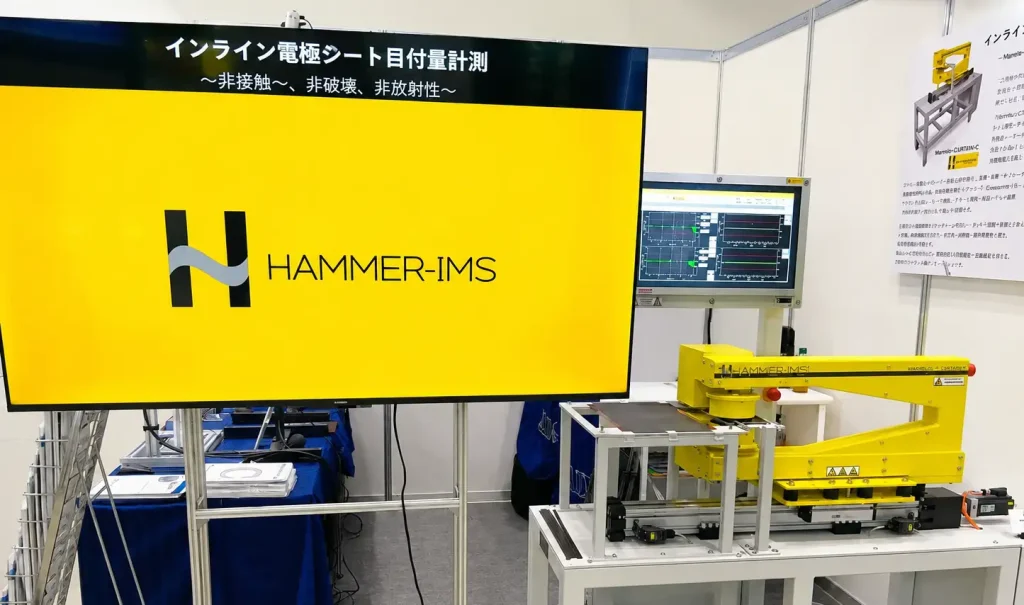

導入前に
導入前に
実機評価可能
展示会やテストルームでの実機評価に対応。導入前に測定可否や運用イメージをご確認いただけます。
03
導入前評価から
導入前評価から
運用開始までサポート
ワークサンプル評価やテスト測定に対応。導入前の検証から、運用開始まで支援します。
✓ サンプル評価・テスト測定
✓ 既存ラインへの適用相談
✓ 導入支援・立上げ支援
✓ 保証・アフターサポート
膜厚・目付量測定の導入相談もADSTECへ
「自社ワークでも測定できる？」
「既存ラインに後付けできる？」
「放射線式から置き換えられる？」
そんな段階からでもご相談ください。
ADSTECは、測定可否の確認から構成提案、導入後の運用サポートまで対応します。
INTRODUCTION FLOW
導入までの流れ
測定可否の確認から、システム構成のご提案、導入・立上げまで。
ADSTECが段階ごとにサポートします。
01
ワーク評価・ヒアリング
測定対象やワークサンプル、ライン条件を確認し、 膜厚・目付量測定の課題を整理します。
02
測定可否の確認
テスト測定や評価環境で確認し、 必要な精度や運用条件を満たせるか検証します。
03
システム構成をご提案
ライン速度・設置スペース・搬送条件に合わせて、 最適な測定システム構成をご提案します。
04
導入・立上げ・サポート
設置から立上げ、運用開始後の技術相談まで、 継続してサポートします。

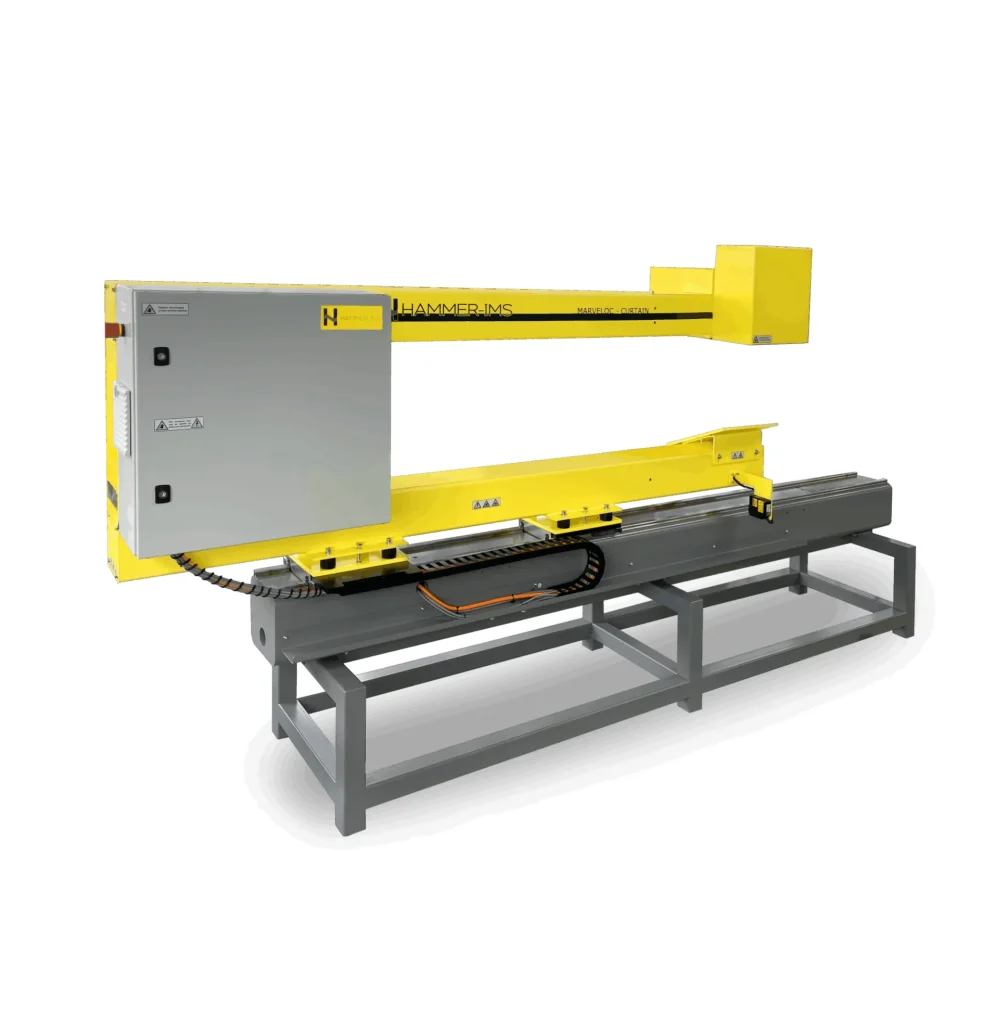

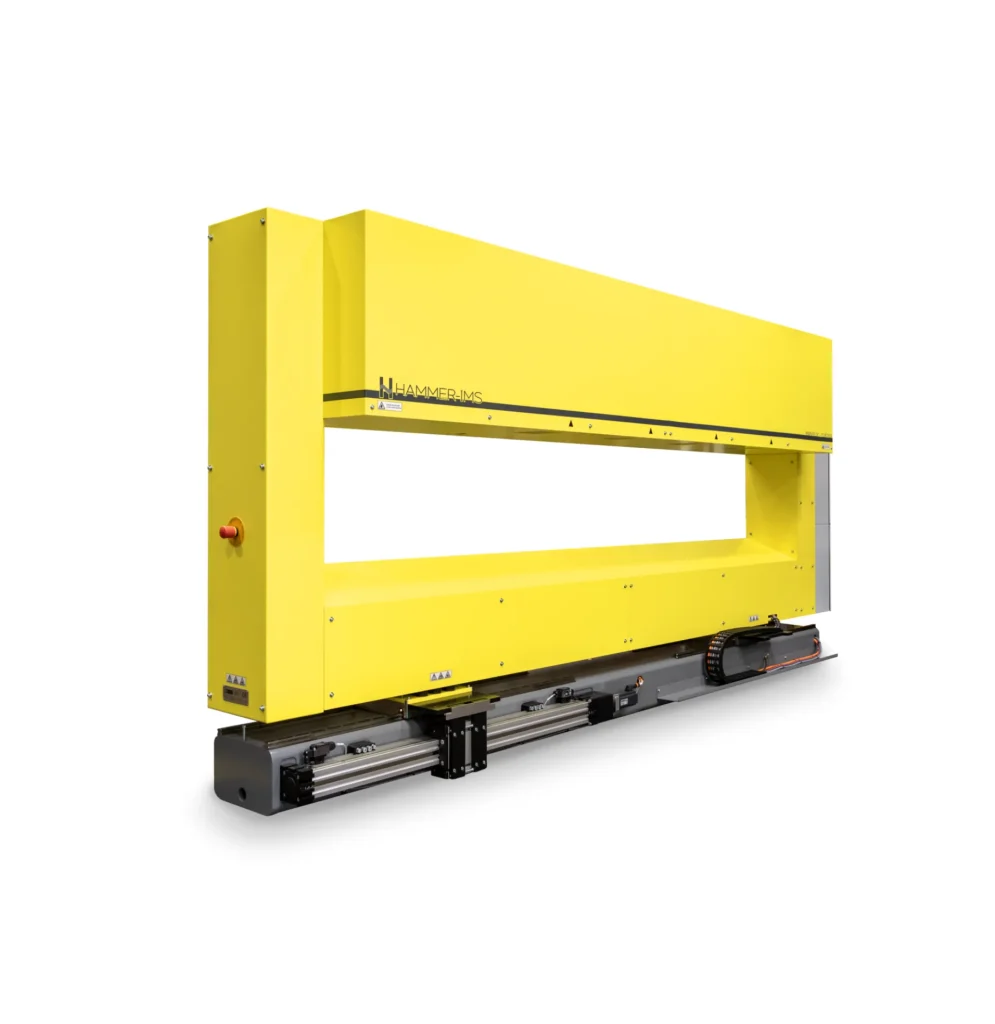

LINEUP
対応ラインナップ
ライン幅・測定項目・設置条件に応じて、最適な構成をご提案します。
※掲載構成は一例です。ワーク・ライン幅・設置環境に応じて最適な構成をご提案します。
MARVELOC-CURTAIN-Cについて
MARVELOC-CURTAIN-Cは、
電極塗工工程の膜厚・目付量を非接触・非破壊でリアルタイム測定するインライン測定システムです。
塗工品質の安定化、歩留まり改善、不良の早期発見に貢献します。
FAQ
よくあるご質問
膜厚・目付量測定、非放射線方式、既存ラインへの導入について、よくいただくご質問をまとめました。
Q. 自社ワークでも測定できますか？
測定対象や材質、膜厚、ライン条件によって異なります。ADSTECでは、ワークサンプルを用いた評価やテスト測定により、導入前に測定可否や期待できる精度をご確認いただけます。
Q. 導入前にテスト測定はできますか？
可能です。ワークサンプルによる評価や実機デモに対応しています。導入前に、膜厚・目付量の測定イメージや運用条件を確認したうえで、最適な構成をご提案します。
Q. 放射線管理区域は必要ですか？
必要ありません。MARVELOC-CURTAIN-CはX線・β線を使用しない非放射線方式のため、放射線管理区域の設置や責任者の配置、放射線式特有の定期点検対応などの負担を軽減できます。
Q. 放射線式測定器から置き換えできますか？
既存設備や測定条件によりますが、置き換え検討は可能です。放射線管理、遮蔽、資格、点検などの運用負担を減らしたい企業様から、非放射線インライン測定への切り替え相談をいただいています。
Q. 既存ラインへ後付け設置は可能ですか？
可能です。ライン幅、搬送条件、設置スペース、測定位置などを確認したうえで、既存ラインへの後付けや設備構成に合わせた導入方法をご提案します。
Q. どのくらいのライン速度まで対応できますか？
対象ワーク、測定幅、必要精度、測定条件によって異なります。ライン速度やタクトタイムを確認し、インラインで安定測定できる構成をご提案します。
Hammer-IMS 社（ハマー・アイエムエス）について
Hammer-IMS社は、非放射線技術を用いたインライン品質測定ソリューションを提供する専門企業です。用途に応じて各種センサー技術を組み合わせ、高精度かつ安全性に配慮した品質測定システムを開発・提供しています。
独自のミリ波ベース測定技術をはじめとする先進技術により、従来の放射線式とは異なるアプローチで安定した測定を実現し、米大手オーウェンス・コーニング社をはじめ世界各国で導入が進んでいます。
ADSTECは、Hammer-IMS社の国内代理店として、導入検討から設置・アフターサポートまで一貫対応いたします。
Hammer-IMS社の技術詳細・導入事例については、公式サイトをご参照ください。
▶ Hammer-IMS公式サイトを見る（英語）
導入検討中の企業様へ
電極塗工工程での膜厚・目付量の安定化や、
非放射線方式の測定機の導入をご検討中でしたら、
まずはお気軽にご相談ください。
図面や仕様が未確定でも問題ありません。
用途・設置環境に応じて、最適な構成をご提案いたします。
