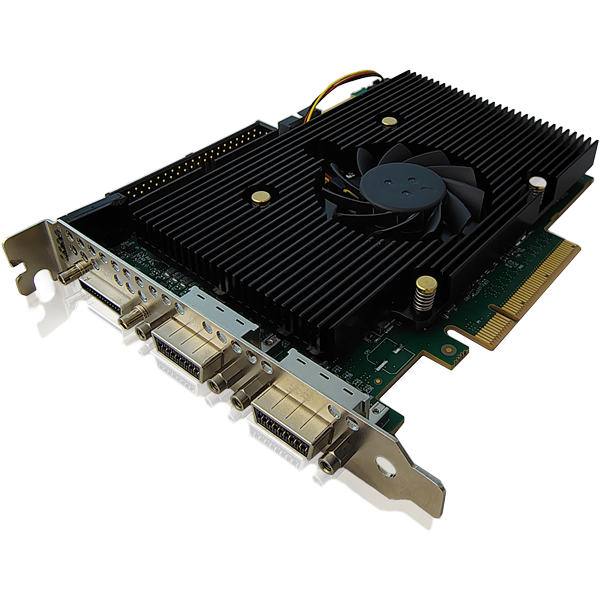

Xtium3-CLHS PX8は最大8.6GB/秒の取得帯域幅と12.5GB/秒のホスト転送帯域幅を実現。7レーンのAOCケーブルと組み合わせる事で30メートルを超えるケーブル長でも最大入力データレートで画像を伝送でき、更にデータフォワーディング機能によりAOCケーブルを介して他のXtium3-CLHSグラバに接続し最大12台のPCに入力データをリアルタイムに再分配でき画像処理時間の大幅短縮を実現
- メーカー
- Teledyne DALSA
- 型番
- OR-B8S0-PX870
目次
仕様スペック・オプション
| Camera Link HS | ・CLHS 1～7レーン構成 ・カメラからのAOCまたはCX4ケーブル入力（1本） ・CLHS入力パルス（アクイジショントリガー）モード1～4をサポート |
| コネクタ | ・CX4(Input)：データ入力 ・CX4×1：カメラからのデータ入力 ・CX4×1：データフォワーディング ・DH60-27P：ボードトリガー、ストロボ、汎用I/O（メインブラケット） ・40-pin TST-120-01-G-D：ボードトリガー、ストロボ、汎用I/O（オンボード） ・16-pinコネクタ：ボード間の同期等 |
| 水平方向サイズ | 64byte～128Kbyte |
| 垂直方向サイズ | 1～無限長（ラインスキャンカメラ） 1～64,000ライン（エリアスキャンカメラ） |
| オンボードメモリ | 4 GB イメージバッファ ＋ 4 GB FFC |
| ピクセルフォーマット | Mono8, Mono10 and Mono12 |
| ボード | ハーフレングスPCI-Express Gen4.0 x8準拠 |
| 環境温度 | 10℃～50℃ 湿度最大90％ |
| ソフトウェア | ・Sapera LT SDKパッケージおよびサードパーティ製ソフトウェア ・Microsoft Windows 11およびLinux1 |
| 製品名（型番） | Xtium3-CLHS PX8（OR-B8S0-PX870） |
