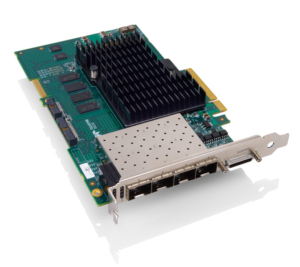

Xtium2-CLHS PX8は、PCI Express Gen3.0拡張バスをベースにホストメモリーへの高速転送を可能にします。汎用性の高いSFP+レシーバを4ch搭載し、画像入力帯域最大7.0GB/秒、ホスト転送帯域6.8GB/秒を提供する次世代型高速画像入力ボードです。標準AOCケーブルを使用してケーブル長最大100m迄可能です。
- メーカー
- Teledyne DALSA
- 型番
- OR-A8S0-PX870
目次
仕様スペック・オプション
| Camera Link HS | CLHS 1～7レーン構成 複数のトリガーモード |
| コネクタ | CX4(Input)：データ入力 CX4(Output)：データフォワ―ディング DH60-27P：ボードトリガー、ストロボ、汎用I/O 16pinコネクタ：ボード間同期等 |
| 水平方向サイズ | 16Byte～64KByte |
| 垂直方向サイズ | 1～無限長（ラインスキャンカメラ） 1～16,000,000画素（エリアスキャンカメラ） |
| ピクセルフォーマット | モノクロ8～16ビット RGB8, RGB+Y(8bit) |
| データレート | 7.0GByte/s |
| 環境温度 | 10℃～50℃ 湿度最大90％ |
| ソフトウェア | Windows 10/11をサポート DALSA Sapera Essentialソフトウェアライブラリをフルサポート |
