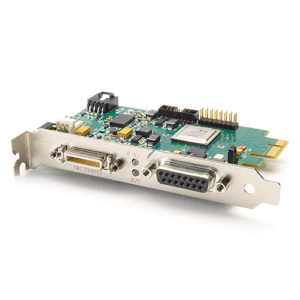

Xtium2-CL MX4は、業界標準のPCI Express Gen 3.0拡張バスに対応し、ホストメモリへの高速アクセスを実現した画像入力ボードです。Camera Link 2.1に準拠し、2台のCL Baseカメラまたは1台のCL Medium、Full、80-bitカメラの接続をサポートします。エリア/ラインスキャン、モノクロ/カラーなど様々なカメラに対応可能です。
- メーカー
- Teledyne DALSA
- 型番
- OR-A4C0-XMX00
目次
仕様スペック・オプション
| カメラ入力 | 2x Base / 1x Medium / 1x Full / 1x 80-bit |
| コネクター | カメラ：2x SDR (ミニカメラリンク) GPI/O：DH60-27pin (メインブラケット) GPIO：16-pin Shrouded header GPIO：40-pin Shrouded header |
| ピクセルクロック | 20MHz～85MHz |
| 水平方向サイズ | 8～128Kbyte |
| 垂直方向サイズ | 1～16,000,000ライン (ラインスキャンカメラ) 1～64,000ライン (エリアスキャンカメラ) |
| オンボードメモリ | 1GB |
| ピクセルフォーマット | 8, 10, 12, 14, 16-bit モノクロ / 8, 10, 12-bit RGB 【Base】 3×8-bit/tap, 2×10-bit/tap, 2×12-bit/tap, 1×14-bit/tap, 1×16-bits/tap, 1×24-bit/RGB 【Medium】 4×8-bit/tap, 4×10-bit/tap, 4×12-bit/tap, 1×30-bit/RGB, 1×36-bit/tap 【Full】 8×8-bit/tap 【80-bit】 10tap/8-bit, 8tap/10-bit configurations, 9.1 RGB Deca-mode |
| コントロール | 包括的イベント通知 (start / end of frame / transfer) 外部イベント同期カメラコントロール オプトアイソレート4入力&トリガー 再構成可能TTL 4出力 |
| 通信 | PC独立シリアル通信ポート9600～921,000baud対応 |
| エンコーダー入力 | 外部同期RS422 4進数(AB)シャフトエンコーダー入力 双方向ジッター耐性により、最大入力周波数20MHz |
| 電源出力 | パワーオンリセットヒューズ 12V出力@500mA PoCL Base: 4W PoCL Medium/Full: 8W PCI Express 6pin 電源コネクタ使用 |
| ソフトウェア | デバイスドライバー：Windows7/8/10 (32/64-bit)/11 (64-bit)サポート Teledyne DALSA：Sapera Vision Softwareパッケージ対応 アプリケーション開発環境：C++,Microsoft Net(C++,C#,Visual Basic) |
| システム要求 | PCI Express 3.0 x4スロット対応 (PCIe 1.x, 2.xへの互換性あり) システムメモリ 1024MB以上 |
| 環境温度 | 10℃～50℃ 湿度最大90％以下 |
| サイズ | 16.3cm (L)×10.1cm (H) |
| 規格 | FCC Class A CE, UKAC RoHS, China RoHS, South Korea KC |
