Linea HS

最先端CMOS-TDI技術を駆使した、Teledyne DALSA社製ラインスキャンカメラのフラッグシップモデルです。
卓越したセンサ感度に加えて、HDR-TDIという新機能を搭載しており、ダイナミックレンジを格段に向上させました。
Teledyne DALSA独自のスーパーレゾリューション技術により、32kの超高解像度での撮像を実現しました。

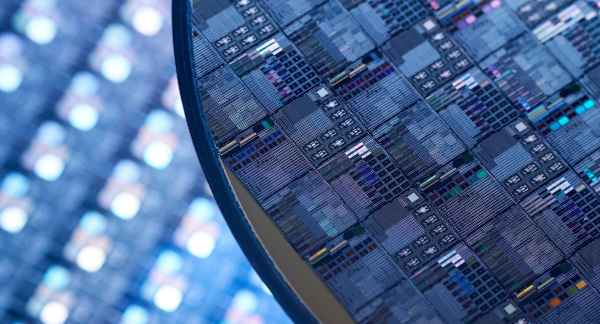

半導体関連外観検査

微細化が進む半導体含む電子部品パッケージの検査に対応するためには、Linea HSが最適です。
4k～32kまでのモデルをラインナップしており、32kモデルは独自技術のスーパーレゾリューション技術で、超高解像度での撮像を可能にしました。従来の16k/5μmレンズが使用可能なため、現状の設備でさらなる高解像度化が可能です。

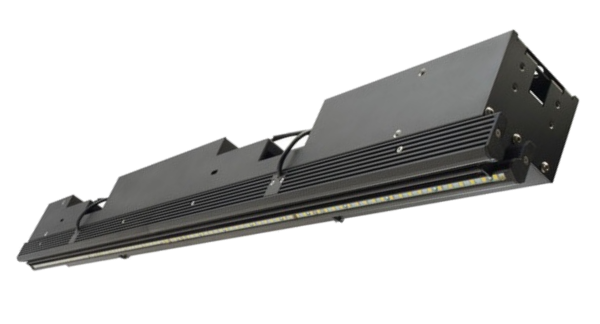

AxCIS

レンズ・照明・センサが一体になっているコンタクトイメージセンサ(CIS)です。
インターフェースにCamera Link HSを採用し、業界最速クラス120kHzのラインレートを実現しました。
また、HDRモードによりダイナミックレンジの広い優れた撮像も可能です。

バッテリー関連外観検査

バッテリー関連の検査工程では複数のマシンビジョンカメラが導入されています。中でも電極シートやセパレータなどシート状の対象物の検査は高速・高解像度化が進んでいるのが現状です。AxCISは業界最高クラス120kHzのスキャンレートと900dpiの高解像度で、検査精度の向上に貢献します。

Linea

高 QE と低ノイズを備えた Teledyne DALSA 独自の高度な CMOS ラインスキャンセンサを搭載したスタンダードモデルです。解像度は 2k から 16k まであり、カラー/モノクロから選択可能です。Camera Linkモデルの他にGigEモデル、Camera Link HSモデルもラインナップしています。

容器外観検査

エリアスキャンカメラでは複数回シャッターを切らなければ撮像できない円柱の側面外観が1度の撮像で画像取得が可能です。解像度は2k～16kまでラインナップしているため、高解像度が求められるラベルなど印刷面の検査にも活用できます。

Linea Lite

低価格でありながらパフォーマンスを妥協しないカメラとして、Lineaシリーズよりも45%コンパクトになったラインスキャンカメラです。
モノクロモデルでは2段のラインセンサによるTDIモードで小さな筐体ながらも高感度を実現しました。

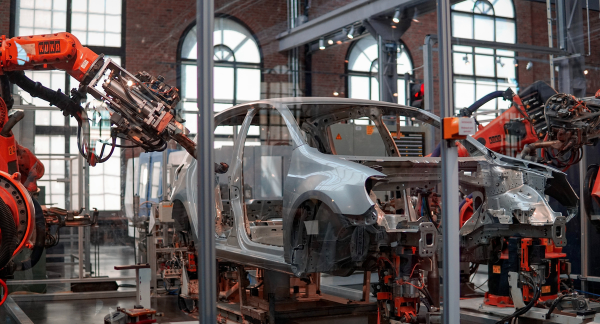

自動車・鉄道車両外観検査

<150gの軽量・コンパクトな筐体のため、重量制限内でロボットアーム等への取り付けが容易になります。低価格モデルのため、複数台並べて使用する際のコスト削減にも貢献します。

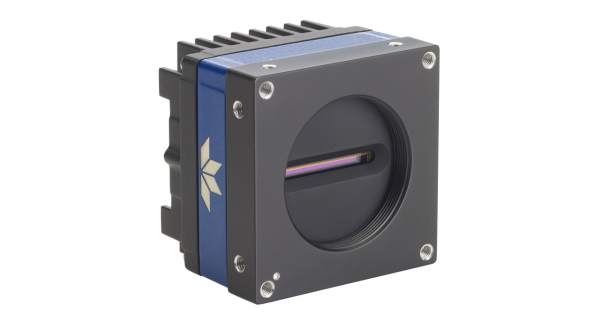

Linea2

Teledyne DALSA独自のクアッドリニアセンサを搭載し、可視光では見えない欠陥の検出能力を向上させます。 NIRモデルのセンサは、独自のウェハレベル・ダイクロイックフィルターコーティング技術に基づいており、カラーチャンネルとNIRチャンネル間の感度が独立しているため、波長間のクロストークを最小にしています。

特殊印刷検査

RGB+NIRセンサを搭載しているため、カラー画像と近赤外画像の同時撮像が可能です。紙幣をはじめとする特殊印刷の検査では通常の白色光に加えて近赤外などの特殊な波長の照明を用いて検査が行われるため、1台で2種類の画像取得が同時に可能なLinea2はコストメリットに貢献します。

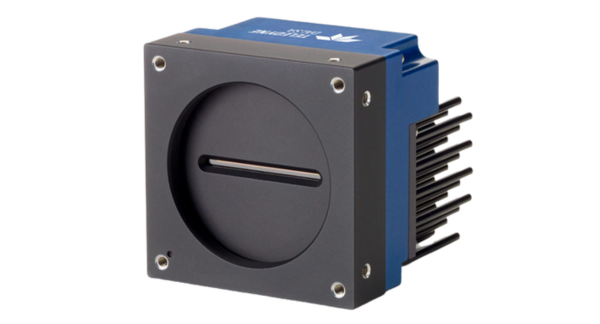

Linea ML

最新の高速スループットイメージングの要求を満たすCMOSマルチラインスキャンカメラです。
採用しているCamera Link HSインターフェースは、Camera Link規格のケーブル長や、伝送帯域を改善した次世代インターフェースです。1本のファイバーケーブルで8.4Gpix/sの高速データ転送が最大300m迄可能です。

ウェブ検査

明視野、暗視野など異なる照明条件を撮像するには時間を要したり手順が複雑になることがあります。Linea MLのマルチライトソースモードの使用により、1台のカメラで異なる照明条件の撮像が可能なため、検査タクトタイムの短縮に貢献します。

Piranha4

高速モデルと高感度モデルを画素サイズと解像度毎に選択可能です。プログラマブルな特徴は部分切り出し、HDR(ハイダイナミックレンジ)オペレーション、高速スキャン方向切換を可能にします。これらの機能により、今日の画像アプリケーションの需要を満たしています。

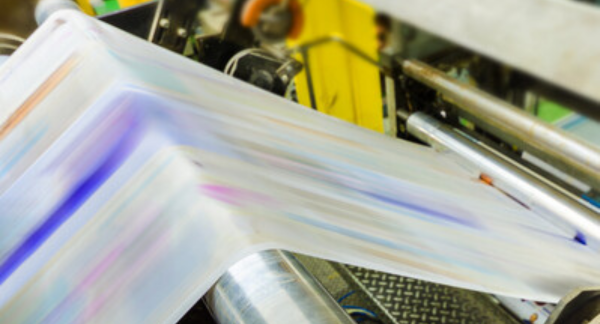

印刷検査

印刷技術の進歩により、高精細な検査が求められている中で高感度のRGBのトライリニアセンサを搭載したpiranha4シリーズは、高い色再現性を持っているためわずかな色ムラや欠陥も捉えることが可能です。

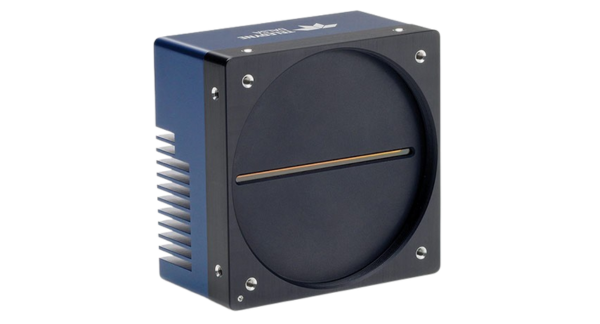

Piranha XL

最新のマルチラインCMOS TDIセンサーにより、高速・高解像度・高感度と同時に低ノイズを実現したラインスキャンカメラです。TDIセンサーでありながら露光制御が可能であるため、速度変化にも対応します。インターフェースにCamera Link HSを採用することにより、高速且つ長距離でのデータ転送が可能です。

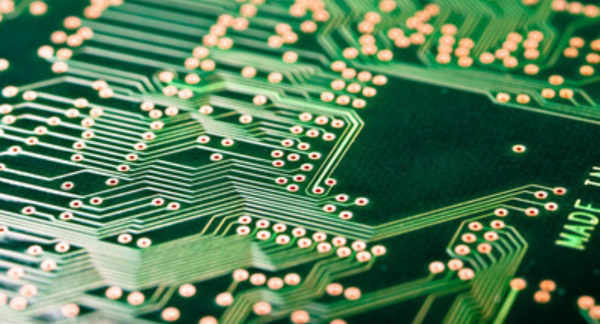

PCB外観検査

PCBの微細な配線などの欠陥を検査するためには、高解像度のカメラが必要不可欠です。Piranha XLは最新のマルチラインCMOS TDIセンサーにより、高速・高解像度・高感度と同時に低ノイズを実現しました。TDIセンサーでありながら露光制御が可能であるため、速度変化にも対応可能です。
